2噸單梁起重機技術參數LDA2噸行車外形尺寸結構圖
時間：2021-09-27來源：起重機廠家瀏覽次數：1279

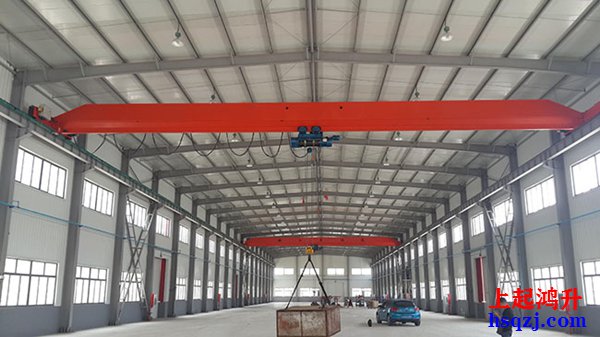

LDA型2噸單梁起重機圖片
2噸單梁起重機技術參數表：
|
起重量
|
t
|
2噸行車
|
|||||||||
|
操縱形式
|
地面操縱
|
操作室操縱
|
|||||||||
|
運行機構
|
運動速度
|
m/min
|
20m/min
|
30m/min
|
45m/min
|
45m/min
|
60m/min
|
75m/min
|
|||
|
減速比
|
58．78
|
39．38
|
26．36
|
26．36
|
19．37
|
|
|||||
|
電機型號
|
ZDY21-4
|
ZDR12-4
|
|||||||||
|
功率
|
kW |
2*0.8kW
|
2*1.5kW
|
||||||||
|
轉速
|
r/min |
1380r/min
|
|||||||||
|
起升機構
|
電動葫蘆型號
|
CDI型電動葫蘆
|
MDI型電動葫蘆
|
||||||||
|
起升速度
|
m/min
|
8m/min
|
8/0.8m/min
|
||||||||
|
運行長度
|
m
|
6米、9米、12米、18米、24米、30米
|
|||||||||
|
運行速度
|
m/min
|
20m/min，30m/min
|
|||||||||
| 電機型號 |
錐形鼠籠形
|
||||||||||
|
工作制度
|
A3-A5
|
||||||||||
|
電源
|
三相50HZ 380V
|
||||||||||
|
車輪直徑
|
mm
|
220mm
|
|||||||||
|
常用軌道
|
kg/m
|
18kg/m，24kg/m
|
|||||||||
|
起重量
|
t
|
2噸單梁行車
|
|||||||||
|
跨度S
|
m
|
7.5-11噸
|
11.5-12噸 |
12.5-14噸
|
14.5-17噸
|
19.5噸
|
22.5噸
|
||||
|
總重
|
地操
|
t
|
1.78-2.10噸
|
2.21-2.26噸 |
2.35-2.50噸
|
2.63-2.91噸
|
3.85噸
|
4.67噸
|
|||
|
室操
|
t
|
2.18-2.50噸
|
2.61-2.66噸 |
2.75-2.90噸
|
3.03-3.31噸
|
4.25噸
|
5.07噸
|
||||
|
輪壓
|
地操
|
t
|
1.64-1.72噸
|
1.75-1.76噸 |
1.79-1.83噸
|
1.87-1.93噸
|
2.18噸
|
2.38噸
|
|||
|
室操
|
1.94-2.02噸
|
2.05-2.06噸 |
2.09-2.13噸
|
2.17-2.23噸
|
2.48噸
|
2.68噸
|
|||||
|
基本尺寸
|
h1
|
mm
|
550mm
|
595mm |
700mm
|
800mm
|
900mm
|
||||
|
B
|
2500mm | 3000mm |
3000mm
|
||||||||
|
K
|
2000mm | 2500mm |
3000mm
|
||||||||
|
L1
|
871.5mm
|
||||||||||
|
L2
|
1292.5mm
|
||||||||||
|
H
|
1100mm | 1105mm |
1110mm
|
1115mm
|
1120mm
|
||||||
|
H1
|
490mm
|
580mm |
660mm
|
785mm
|
|||||||

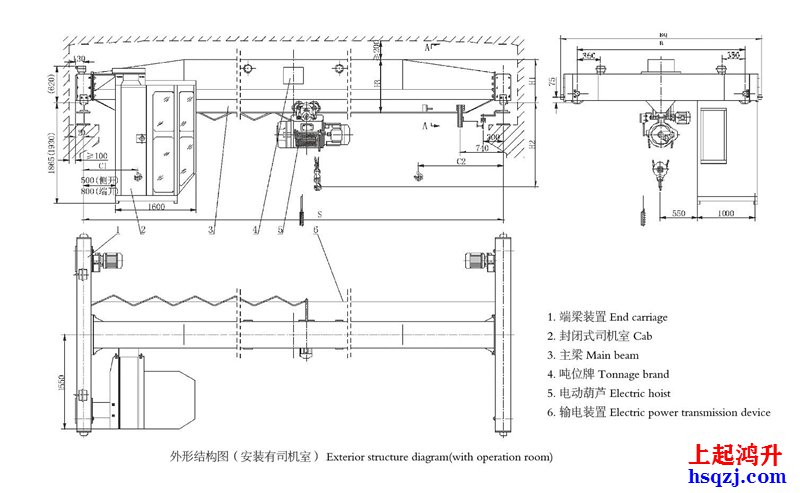

LDA型2噸行車外形結構圖
