L型16t/3.2t單主梁吊鉤門式起重機參數16噸偏掛門式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
16噸偏掛門式起重機參數尺寸
L型16t/3.2t單主梁吊鉤門式起重機主要技術參數及尺寸，16噸偏掛門式起重機主要技術參數及尺寸，L型16t/3.2t單主梁偏掛門式起重機技術參數表，L型16t/3.2t單主梁偏掛門式起重機外形尺寸表，20噸偏掛起重機主要技術參數及尺寸
16噸偏掛門式起重機圖片
16噸偏掛門式起重機產品介紹
MDG型單主梁吊鉤門式起重機也有MDG型單梁吊鉤門式起重機，MDGL型偏掛門式起重機（L形），MDGC型偏掛門式起重機（C形），MDG型單主梁偏掛門式起重機，MDG型單梁偏掛門式起重機等叫法。
16噸偏掛門式起重機功能作用：
單主梁偏掛門式起重機的支腳做成傾斜或彎曲形，目的在于有較大的橫向空間，一般都是起吊物件較長并需要大角度轉動工作場合，可以讓吊運貨物順利通過兩側支腳。
16噸偏掛門式起重機規格型號：
單梁偏掛門式起重機型號：MDG型、MDGL型、MDGC型、C型、L型；
L形常用起重量：16/3.2噸等規格；
C形常用起重量：16/3.2噸等規格；
常用跨度：19米、21米、22.5米、25米、30米、35.5米等規格、可定做；
常用起升高度：9米、10米、11米、12米、15米、18米、20米等規格、可定制；

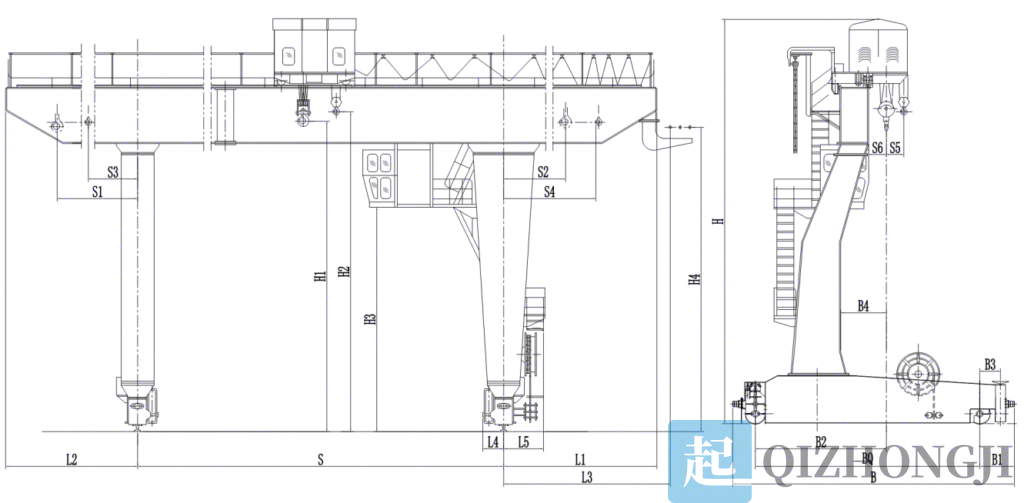

16噸偏掛門式起重機結構圖
16噸偏掛門式起重機技術參數
| 起重量Cap | 主鉤 Main | t | 16 | |||||
| 副鉤 Auxiliary | 3.2 | |||||||
| 跨度 Span | m | 18 | 22 | 26 | 30 | 35 | ||
| 起升高度 Lifting Height | 主鉤 Main | 10 | 11 | |||||
| 副鉤 Auxiliary | 10.5 | 11.5 | ||||||
| 工作制度Duty | A5 | |||||||
| 速度Speed | 主 鉤Main | m/min | 7.9 | |||||
| 副 鉤 Auxiliary | 11.2 | |||||||
| 小車運行 Crab travelling | 39.5 | |||||||
| 大車運行 Trolley travelling | 40.1 | 47.1 | ||||||
|
極限尺寸 Limt dimension |
L1 | mm | 7200 | 9200 | ||||
| L2 | 7800 | 10500 | ||||||
| L | 250 | |||||||
| C1 | 5000 | 7000 | ||||||
| C2 | 5000 | 7000 | ||||||
|
主要尺寸 Main dimenstion |
H | 13850 | 14850 | |||||
| H1 | 10 | 11 | ||||||
| H2 | 500 | |||||||
| H3 | 660 | 762 | ||||||
| B | 8750 | 9250 | 9500 | |||||
| W | 7000 | 7500 | 7500 | |||||
| K | 1150 | 1250 | 1350 | 1450 | ||||
| L3 | 650 | |||||||
| 最 大輪壓 Max.Wheel Loading | kN | 298 | 306 | 307 | 370 | 383 | ||
| 電機總功率Total Power | kw | 64.6 | 75.6 | |||||
| 薦用鋼軌 Crane Rail Recommended | 43kg/m | |||||||
| 電 源 Power Supply | 三相交流 3-Phase A.C.50HZ380V | |||||||
-
