MG型32t雙主梁吊鉤門式起重機參數MG型32噸通用門式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
32噸通用門式起重機參數尺寸
MG型32/5t雙主梁吊鉤門式起重機主要技術參數，32/5噸通用門式起重機主要外形尺寸，MG型32t雙主梁通用門式起重機技術參數表，MG型32t雙主梁吊鉤門式起重機外形尺寸表，32噸雙梁門式起重機主要技術參數及尺寸

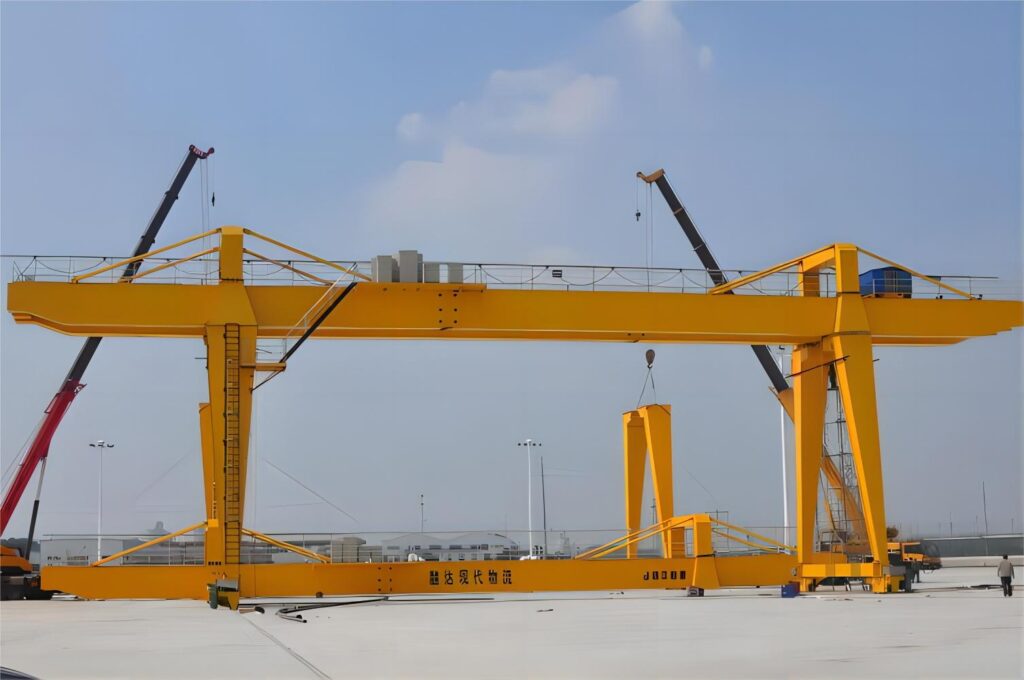

32噸通用門式起重機圖片
32噸通用門式起重機介紹
MG型雙梁吊鉤門式起重機屬雙主梁通用門式起重機，也稱32噸雙梁龍門吊，由橋架、大車運行機構、小車、電氣設備等部分構成。本32t門式起重機是按照GB/T14406-1993《通用門式起重機》設計制造，起重量50t，工作環境為－20～＋40℃，工作級別A5、A6兩種。
32噸通用門式起重機技術參數
MG型雙梁吊鉤門式起重機規格：32T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
還可根據用戶使用需求非標設計定做定制起重機。
32噸通用門式起重機結構圖
32噸通用門式起重機外形尺寸表
| 起重量Cap(t) | 32/5 | |||||
| 工作制度Duty | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
|
最大起升高度 Max.Lifting Height |
主鉤 | 10 | ||||
| 副鉤 | 11 | |||||
| 諫度(m/min) Speed | 起升Hoisting | 主鉤 | 7.49 | |||
| 副鉤 | 15.4 | |||||
| 小車運行Traversing | 38.15 | |||||
| 大車運行Traversing | 32.3 | |||||
| 電動機型號 Motor | 起升Hoisting | 主鉤 | YZR280S-8/45 | |||
| 副鉤 | YZR180L-6/15 | |||||
| 小車運行Traversing | YZR160M1-6/5.5 | |||||
| 大車運行Traversing | YZR160L-8/4X7.5 | YZR180L-8/4X11 | ||||
|
主要尺寸 Main Dimension |
S1 | 4600 | 5600 | 6600 | 7600 | |
| S2 | 4900 | 5900 | 6900 | 7900 | ||
| C | 988 | |||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 14542 | 14592 | 14646 | 14648 | ||
| H2 | 10348 | 10398 | 10452 | 10454 | ||
| H3 | 11842 | 11892 | 11946 | 11948 | ||
| W | 8000 | |||||
| B | 10658 | |||||
| 重量weight |
小車重量 Trolley weight |
11 | ||||
|
起重機總重 total weight |
92.2 | 99.9 | 110 | 118 | ||
|
最大輪壓(KN) Max.Wheel loading |
286 | 305 | 322 | 340 | ||
|
薦用鋼軌(Kg/m） kail Recommended |
43,50,QU80 | |||||
| 電源Power Supply | 3AC 380V 50HZ | |||||
-
