0.5噸1噸2噸3噸5噸10噸CD型單速及MD型雙速電動葫蘆技術參數
時間：2024-01-17來源：起重機廠家瀏覽次數：1
CD型單速電動葫蘆和MD型雙速電動葫蘆是企業生產中常用的一種起重設備，常和單梁起重機、懸臂吊等起重設備配合使用，常用噸位為3噸、5噸、10噸、16噸、32噸等，小編為大家介紹下0.5－10噸CD型電動葫蘆及MD型電動葫蘆的技術參數

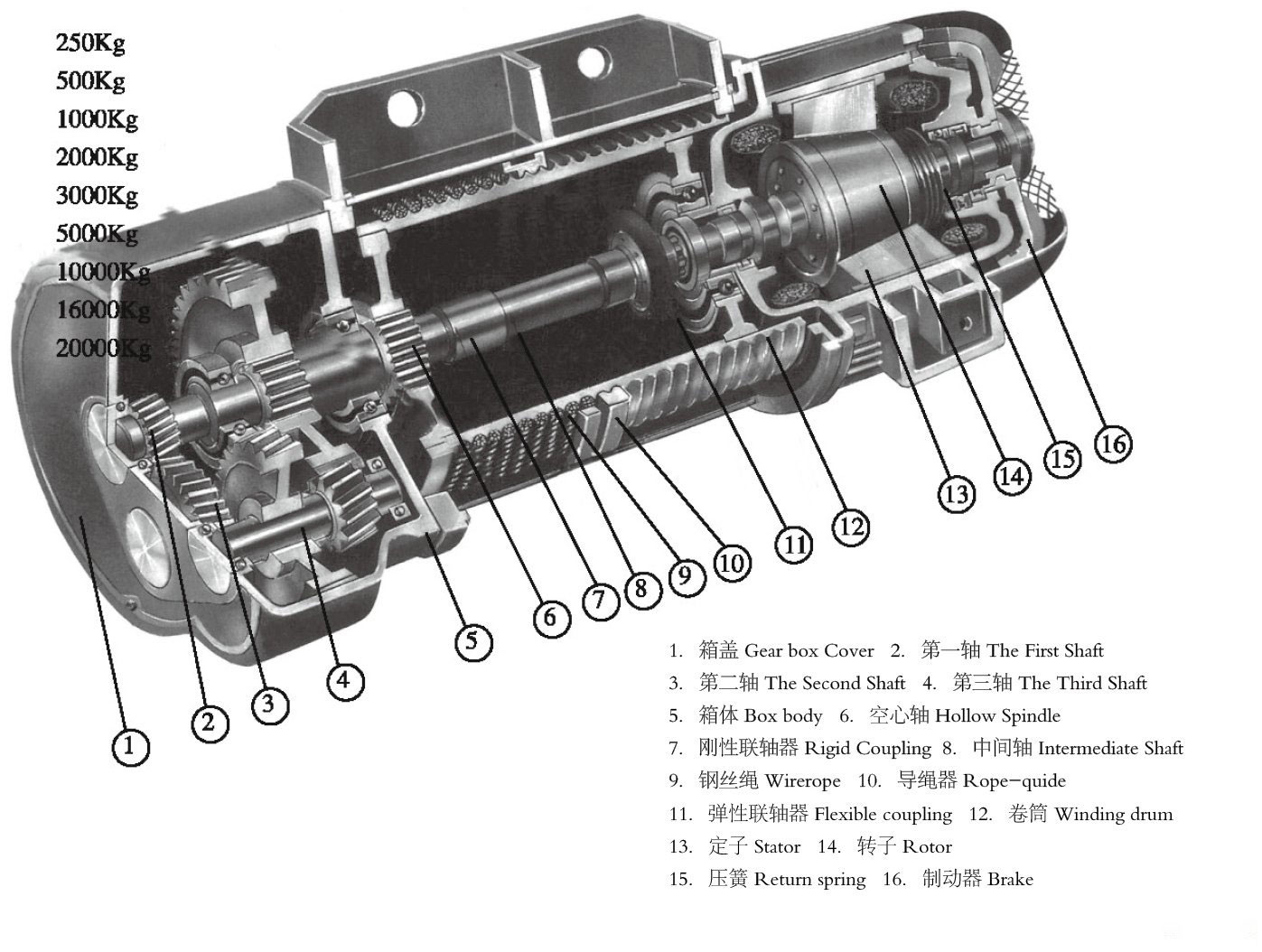

CD型單速及MD型雙速電動葫蘆結構圖
CD型單速及MD型雙速電動葫蘆基本技術參數表
|
起重量 (噸) |
起升高度(米) |
起升速度 (米／分) |
運行速度 (米／分) |
電源 |
接電次數 (次／時) |
工作 制度 |
電動機 | 工字鋼 | 軌道 | 鋼絲繩 | 重量(公斤) | ||||||||||||
| 主電機 | 慢速電機 | 運行電機 | 最小曲率半徑(米) | 電動葫蘆起升高度(米) | |||||||||||||||||||
| 起升高度(米) | |||||||||||||||||||||||
| 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | ||||||||||||
| 0.5 | 6;9;12 |
單速 (CD1)8 Type CD1 Single speed 雙速 (MD1) 8/0.8 Type MD1 Double speed |
20 30 |
三相 380伏 50赫茲 3-Phase A.C. 50Hz- 380V |
120 |
中級JC25% Middle JC25% |
0.8(千瓦) 1380 (轉/分) 0.8(kw) 1380r.p.m |
0.2(千瓦) 1380 (轉/分) 0.2(kw) 1380r.p.m |
0.2(千瓦) 1380 (轉/分) 0.2(kw) 1380r.p.m |
16-28b | 1.0 | 1.0 | 1.0 | – | – | – |
6×37-4.8-180 6×19-5.1-180 +光-右交 |
(CD1) 120; (MD1) 135 |
(CD1) 125; (MD1) 140 |
(CD1) 145; (MD1) 160 |
– | – | – |
| 1 |
6;9;12 18;24;30 |
1.5(千瓦) 1380 (轉/分) 1.5(kw) 1380r.p.m |
0.2(千瓦) 1380 (轉/分) 0.2(kw) 1380r.p.m |
0.2(千瓦) 1380 (轉/分) 0.2(kw) 1380r.p.m |
16-28b | 1.0 | 1.0 | 1.2 | 1.8 | 2.5 | 3.2 |
6×37-7.4-180 6×19-7.7-170 +光-右交 |
(CD1) 137; (MD1) 152 |
(CD1) 145; (MD1) 160 |
(CD1) 172; (MD1) 187 |
(CD1) 188; (MD1) 203 |
(CD1) 204; (MD1) 219 |
(CD1) 220; (MD1) 235 |
|||||
| 2 |
6;9;12 18;24;30 |
3(千瓦) 1380 (轉/分) 3(kw) 1380r.p.m |
0.4(千瓦) 1380 (轉/分) 0.4(kw) 1380r.p.m |
0.4(千瓦) 1380 (轉/分) 0.4(kw) 1380r.p.m |
20a-32c | 1.2 | 1.2 | 1.5 | 2.0 | 2.5 | 3.5 |
6×37-11-155 +光-右交 |
(CD1) 221; (MD1) 251 |
(CD1) 232; (MD1) 262 |
(CD1) 285; (MD1) 315 |
(CD1) 309; (MD1) 339 |
(CD1) 332; (MD1) 362 |
(CD1) 353; (MD1) 383 |
|||||
| 3 |
6;9;12 18;24;30 |
4.5(千瓦) 1380 (轉/分) 4.5(kw) 1380r.p.m |
0.4(千瓦) 1380 (轉/分) 0.4(kw) 1380r.p.m |
0.4(千瓦) 1380 (轉/分) 0.4(kw) 1380r.p.m |
20a-32c | 1.2 | 1.2 | 1.5 | 2.0 | 2.8 | 3.5 |
6×37-11-155 +光-右交 |
(CD1) 281; (MD1) 311 |
(CD1) 297; (MD1) 327 |
(CD1) 354; (MD1) 384 |
(CD1) 390; (MD1) 420 |
(CD1) 420; (MD1) 450 |
(CD1) 451; (MD1) 481 |
|||||
| 5 |
6;9;12 18;24;30 |
7.5(千瓦) 1400 (轉/分) 7.5(kw) 1400r.p.m |
0.8(千瓦) 1380 (轉/分) 0.8(kw) 1400r.p.m |
0.8(千瓦) 1380 (轉/分) 0.8(kw) 1380r.p.m |
25a-63c | 1.5 | 1.5 | 1.5 | 2.5 | 3.0 | 4.0 |
6×37-15-185 +光-右交 |
(CD1) 473; (MD1) 508 |
(CD1) 495; (MD1) 530 |
(CD1) 597; (MD1) 632 |
(CD1) 646; (MD1) 681 |
(CD1) 686; (MD1) 721 |
(CD1) 726; (MD1) 761 |
|||||
| 10 |
9;12;18; 24;30 |
單速 (CD1)7 雙速 (MD1) 7/0.7 |
13(千瓦) 1400 (轉/分) 13(kw) 1400r.p.m |
0.8(千瓦) 1380 (轉/分) 0.8(kw) 1380r.p.m |
0.8(千瓦) 1380 (轉/分) 0.8(kw) 1380r.p.m |
– | 3.0 | 3.5 | 4.5 | 6.0 | 7.5 |
(CD1) 1048; (MD1) 1138 |
(CD1) 1098; (MD1) 1188 |
(CD1) 1209; (MD1) 1299 |
(CD1) 1310; (MD1) 1400 |
(CD1) 1411; (MD1) 1501 |
|||||||
