LH型16～20噸電動葫蘆雙梁橋式起重機技術參數表
時間：2024-04-16來源：起重機廠家瀏覽次數：1

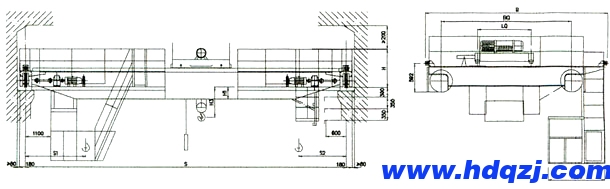

LH型16～20噸電動葫蘆雙梁橋式起重機方案圖
LH型16～20噸電動葫蘆雙梁橋式起重機技術規格參數：
| 起重量 | t | 16 | 20 | ||||||||||||
| 跨度 | s | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | ||
| 輪壓 | KN | 88 | 94 | 116 | 132 | 155 | 178 | 108 | 114 | 136 | 152 | 175 | 158 | ||
| 重量 | 地面操縱 | t | 10.4 | 12.5 | 14.7 | 16.8 | 19.2 | 21.6 | 11.8 | 13.8 | 16.6 | 19.5 | 22.4 | 25.4 | |
| 操控室 | 10.9 | 13.0 | 15.2 | 17.3 | 19.7 | 22.1 | 12.3 | 14.3 | 17.1 | 20 | 22.9 | 25.9 | |||
| 工作制度 | A3 | A3 | |||||||||||||
| 速度 | 起升 | m/min | 3.5 | 3.5 | |||||||||||
| 小車運行 | 20 | 20 | |||||||||||||
| 大車運行 | 地面 | 29.1 | 29.1 | ||||||||||||
| 操控室 | 35.2 | 35.2 | |||||||||||||
| 電動機 | 起升 | ZD151-6/13 | ZD151-6/13 | ||||||||||||
| 小車運行 | ZDY122-4/2x1.5 | ZDY122-4/2x1.5 | |||||||||||||
| 大車運行 | 地面 | YZR132M1-6/2x4 | YZR132M2-6/2x4 | ||||||||||||
| 操控室 | YZR132M2-6/2x4 | YZR132M2-6/2x4 | |||||||||||||
| 電動葫蘆 | 型號 | CD1 | CD1 | ||||||||||||
| 起升高度 | m | 6,9,12 | 6,9,12 | ||||||||||||
| 工作制度 | JC=25% | JC=25% | |||||||||||||
| 電源 | 三相交流 50HZ 380V | 三相交流 50HZ 380V | |||||||||||||
| 適用大車軌道 | 38kg/m 43kg/m | 38kg/m 43kg/m | |||||||||||||
| 主要尺寸 | B | mm | 5500 | 5500 | |||||||||||
| BQ | 4000 | 4000 | |||||||||||||
| LQ | 2000 | 2000 | |||||||||||||
| H | 1797 | 1797 | |||||||||||||
| H1 | 244 | 294 | 324 | 394 | 494 | 664 | 294 | 344 | 374 | 444 | 544 | 714 | |||
| H3 | 168 | 183 | |||||||||||||
| S1 | 1405 | 1405 | |||||||||||||
| S2 | 1562 | 1562 | |||||||||||||
