MDG型/3.2噸L型門式起重機5～10～16
時間：2024-04-16來源：起重機廠家瀏覽次數：1

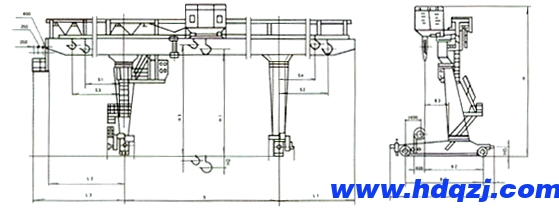

MDG型/3.2噸L型門式起重機5～10～16方案圖
MDG型/3.2噸L型門式起重機5～10～16技術規格參數：
| 起重量 | t | 5 | 10 | 16/3.2 | |||||||||||||||
| 工作制度 | A5 | ||||||||||||||||||
| 跨度 | S | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | |||
| 起升高度 | H1 | 10 | 11 | 10 | 11 | 10 | 11 | ||||||||||||
| H2 | 1 | 2 | 1 | 2 | 1 | ||||||||||||||
| H3 | 10.5 | 11.5 | |||||||||||||||||
| 速度 | 起升 | 主 | m/min | 13 | 9.8 | 9.2 | |||||||||||||
| 副 | 18 | ||||||||||||||||||
| 小車運行 | 28.4 | 39.7 | 34.6 | ||||||||||||||||
| 大車運行 | 46.2 | 40.1 | 37.3 | 37.8 | 39.5 | 40.6 | 40.6 | ||||||||||||
| 電動機 | 起升 | 主 | kW | YZR160L-6/13 | YZR180L-6/17 | YZR225M-8/26 | |||||||||||||
| 副 | YZR180L-6/17 | ||||||||||||||||||
| 小車運行 | YZR112M-6/1.8 | YZR132M2-6/4 | YZR160M1-6/6.3 | ||||||||||||||||
| 大車運行 | YZR160M2-6/2x8.5 | YZR160L-6/2x13 | YZR160M2-6/2x8.5 | YZR160L-6/2x13 | YZR160M2-6/2x8.5 | YZR160L-6/2x13 | |||||||||||||
| 主要尺寸 | H | 12889 | 13889 | 13545 | 14545 | 13765 | 14765 | ||||||||||||
| H5 | 577 | 660 | 660 | 660 | |||||||||||||||
| L1 | 6717 | 8717 | 7027 | 9027 | 7217 | 9217 | |||||||||||||
| L2 | 6717 | 8717 | 7027 | 9027 | 7217 | 9217 | |||||||||||||
| L3 | 8074 | 10074 | 8380 | 10380 | 8572 | 10512 | |||||||||||||
| S1S2 | 5000 | 7000 | 5000 | 7000 | 5000 | 7000 | |||||||||||||
| S3 | 5250 | 7250 | |||||||||||||||||
| S4 | 4750 | 6750 | |||||||||||||||||
| B | 7460 | 8529 | 8529 | 9029 | 8529 | 9029 | |||||||||||||
| B1 | 602 | 608 | 608 | 608 | |||||||||||||||
| B2 | 3870 | 4430 | 4310 | 4596 | 4310 | 4596 | |||||||||||||
| B3 | 1920 | 1800 | |||||||||||||||||
| B0 | 6000 | 7000 | 7500 | 7000 | 7500 | ||||||||||||||
| 重量 | 小車 | t | 2.625 | 4 | 7.72 | ||||||||||||||
| 總重 | t | 27.6 | 30.5 | 38.6 | 44.2 | 49.5 | 38.9 | 42.7 | 45.3 | 52.4 | 58.7 | 47.7 | 50.8 | 56.7 | 62.5 | 70.4 | |||
| 輪壓 | kn | 130 | 166 | 185 | 213 | 233 | 196 | 207 | 217 | 240 | 256 | 294 | 297 | 310 | 344 | 358 | |||
| 薦用鋼軌 | 小車 | 15kg/m | 24kg/m | ||||||||||||||||
| 大車 | 43kg/m 50kg/m | ||||||||||||||||||
| 電源 | 三相交流 380V 50HZ | ||||||||||||||||||
