雙主梁門式起重機（龍門吊）

概述

門式起重機(又稱龍門起重機)是橋架通過兩側支腿支撐在地面軌道上的橋架型起重機。在結構上由門架、大車運行機構、起重小車和電氣部分等組成。有的門式起重機只在一側有支腿，另一側支撐在廠房或棧橋上運行，稱作半門式起重機。門式起重機的門架上部橋架(含主梁和端梁)、支腿、下橫梁等部分構成。為了擴大起重機作業范圍，主梁可以向一側或兩側伸出支腿以外，形成懸臂。也可采用帶臂架的起重小車，通過臂架的俯仰和旋轉擴大起重機作業范圍。

形式分類

門式起重機可按門框結構形式，按主梁形式，按主梁結構，按用途形式分類。

門框結構

分為門式起重機和懸臂門式起重機

門式起重機

1.全門式起重機：主梁無懸伸，小車在主跨度內進行；

2.半門式起重機：支腿有高低差，可根據使用場地的土建要求而定。

懸臂門式起重機

1.雙懸臂門式起重機：較常見的一種結構形式，其結構的受力和場地面積的有效利用都是合理的。

2.單懸臂門式起重機：這種結構形式往往是因場地的限制而被選用。

主梁形式

1.單主梁

單主梁門式起重機結構簡單，制造安裝方便，自身質量小，主梁多為偏軌箱形架結構。與雙主梁門式起重機相比，整體剛度要弱一些。因此，當起重量Q≤50t、跨度S≤35m時,可采用這種形式。單主梁門式起重機門腿有L型和C型兩種形式。L型的制造安裝方便，受力情況好,自身質量較小，但是，吊運貨物通過支腿處的空間相對小一些。C型的支腳做成傾斜或彎曲形，目的在于有較大的橫向空間，以使貨物順利通過支腳。

2. 雙主梁

雙主梁門式起重機承載能力強，跨度大、整體穩定性好，品種多，但自身質量與相同起重量的單主梁門式起重機相比要大些，造價也較高。根據主梁結構不同，又可分為箱形梁和桁架兩種形式。一般多采用箱形結構。

主梁結構

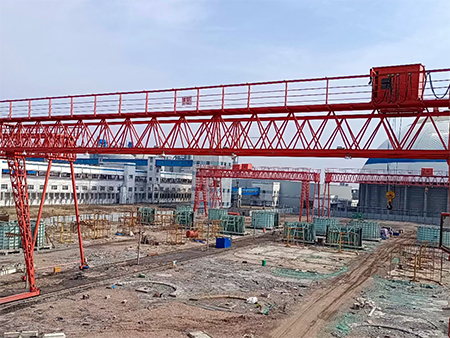

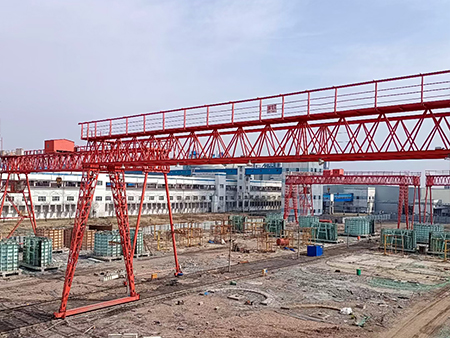

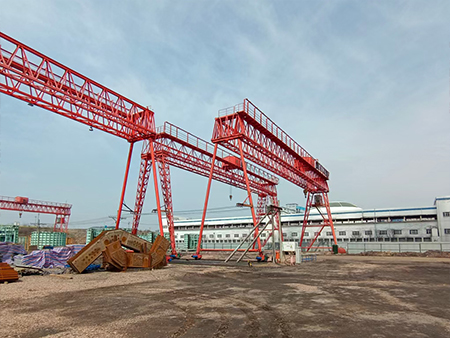

1.桁架梁

使用角鋼或工字鋼焊接而成的結構形式，優點是造價低，自重輕，抗風性好。但是由于焊接點多和桁架自身的缺陷，桁架梁也具有撓度大，剛度小，可靠性相對較低，需要頻繁檢測焊點等缺點。適用于對安全要求較低，起重量較小的場地。

2.箱梁

使用鋼板焊接成箱式結構，具有安全性高，剛度大等特點。一般用于大噸位及超大噸位的門式起重機。如概述圖MGhz1200，起重量1200噸，為國內大的門式起重機，主梁采用了箱梁結構。箱梁同時也具有造價高，自重大，抗風性較差等缺點。

3.蜂窩梁

一般指“等腰三角形蜂窩梁”，主梁端面為三角形，兩側斜腹上有蜂窩孔，上下部有弦桿。蜂窩梁吸收了桁架梁和箱梁的特點，較桁架梁具有較大的剛度，較小的撓度，可靠性也較高。但是由于采用鋼板焊接，自重和造價也比桁架梁稍高。適用于使用頻繁或起重量大的場地或梁場。由于這種梁型為產品，因此生產廠家較少。

用途形式

1.普通龍門起重機

這種起重機多采用箱型式和桁架式結構，用途有廣泛。可以搬運各種成件物品和散狀物料，起重量在100噸以下，跨度為4～39米。用抓斗的普通門式起重機工作級別較高。普通門式起重機主要是指吊鉤、抓斗、電磁、葫蘆門式起重機，同時也包括半門式起重機。

2.水電站龍門起重機

主要用來吊運和啟閉閘門，也可進行安裝作業。起重量達80～500噸，跨度較小，為8～16米；起升速度較低，為1～5米/分。這種起重機雖然不是經常吊運，但一旦使用工作卻十分繁重，因此要適當提高工作級別。

3.造船龍門起重機

用于船臺拼裝船體，常備有兩臺起重小車：一臺有兩個主鉤，在橋架上翼緣的軌道上運行；另一臺有一個主鉤和一個副鉤，在橋架下翼緣的軌道上運行，以便翻轉和吊裝大型的船體分段。起重量一般為100～1500噸；跨度達185米；起升速度為　2～15米/分，還有0.1～0.5米/分的微動速度。

4.集裝箱龍門起重機

用于集裝箱碼頭。拖掛車將岸壁集裝箱運載橋從船上卸下的集裝箱運到堆場或后方后，由集裝箱龍門起重機堆碼起來或直接裝車運走，可加快集裝箱運載橋或其他起重機的周轉。可堆放高3～4層、寬6排的集裝箱的堆場，一般用輪胎式，也有用有軌式的。集裝箱龍門起重機與集裝箱跨車相比，它的跨度和門架兩側的高度都較大。為適應港口碼頭的運輸需要，這種起重機的工作級別較高。起升速度為8～10米/分；跨度根據需要跨越的集裝箱排數來決定，大為60米左右相應于20英尺、30英尺、40英尺長集裝箱的起重量分別約為20噸、25噸和30噸。
