1.1 主要技術條件

LX型電動單梁懸掛起重機的設計制造遵循《電動單梁懸掛起重機》JB2603-94標準，與CD1、MD1等電動葫蘆配套使用，成為一種有軌運行的輕小型起重機。一般起重機在0.5~5T，跨度3~16m，運行速度20m/min及30m/min，如果有特殊要求的可另外設計制造。

1.2 使用范圍

LX型懸掛起重機工作級別為A3~A5，工作環境-25℃~45℃，相對濕度≤85%，適用在無易燃、易爆物品及腐蝕介質條件工作。融化金屬、劇毒物品慎用！

該懸掛起重機因其其有結構緊湊、剛性好、操作靈敏、噪音低、無污染、安全可靠等有點廣泛用于工礦企業、倉庫、料場等場所。

該懸掛起重機工作電源：AC 380V 50Hz，也可以根據客戶要定制。

1.3 基本結構

LX型懸掛起重機主要由主梁、橫梁、電動小車、電器、起升結構組成。

電動小車、從動小車與CD1型小車通用，具有較好的通用性和互換性。

一般情況0.5t跨度3~16m：1t跨度小于12m：2t跨度小于等于7.5m時可不配備橫梁，也可根據用戶需要配備橫梁。橫梁輪距隨起重機重量及跨度不同而不同。詳細情況見表1、表2、表3.

電機電器性能及參數符合JB834、ZJB80013.3及JB/T6391.2有關標準。

起升機構情況詳見電動葫蘆說明書。

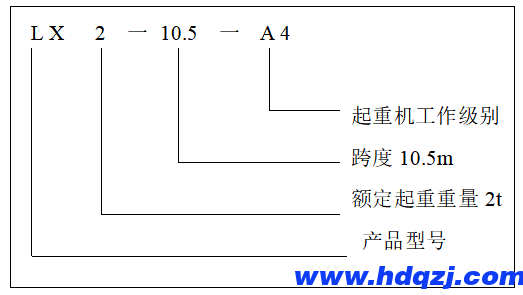

1.4 表示方法示例：

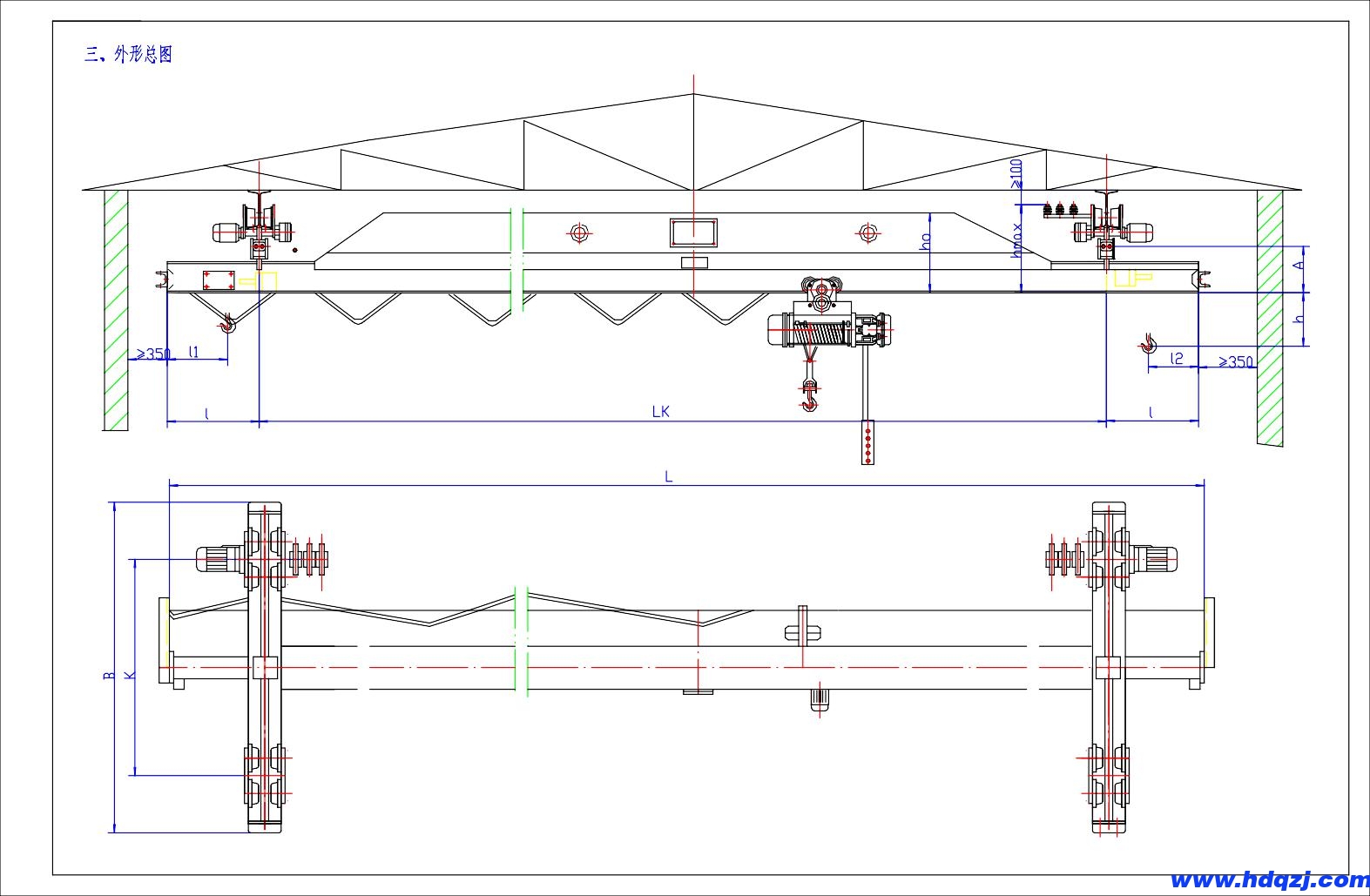

LX型單梁懸掛起重機主要尺寸圖紙：

LX型單梁懸掛起重機主要技術參數：

型號				LX0.5-S														LX1-S														LX2-S
起重量t				0.5														1														2
運行機構	速度m/min			20  30														20  30														20  30
	電動 機	型號		ZDY 1  12-4														ZDY I  12-4														ZDY 1  12-4
		功率 Kw		0.4×2														0.4×2														0.4×2
電動葫蘆	型號			CD,							MD?							CD?							MD?							CD?							MD?
	起升高度 m			691218														691218														691218
	速度	起 運	m/ min	8							8/0.8							8							8/0.8							8/0.8							0.8
				20                 30														20                 30														20                 30
工作級別				A3-A5														A3-A5														A3-A5
電源				三相交流380V 50Hz
車輪直徑mm				130
工字鋼軌道				120a-145c
跨度			m	3m-7m					8m-12m					13m-16m				3m-7m					8m-12m					13m-16m				3m-7m					8-16m
外形尺寸	A	mm		512					562					592				562					592					612				592					612
	h			550														660														840
	?			273					328					362				328					362					600				362					600
	Hmax			781					831					861				831					861					881				861					881
	L			750					1000									750					1000									750					1000
	L			234														256														277.5
	?			154														154														152.5
	B。			1500					2000					2500				1500					2000					2500				1500					2000					2500
	B			1000					1500					2000				1000					1500					2000				1000					1500					2000

注：起重機有多種規格可選擇，本表數據是基本，僅供用戶參考。需要更詳細的數據和技術方案，請聯系河南鴻升起重機公司。
