D形卸扣G210|D型翻扣（G210）
時間：2024-09-30來源：起重機廠家瀏覽次數：1
D形卸扣G210產品介紹
D型翻扣〔G210)是卸扣的其中一種型號。它采用y質合金鋼、模鍛和自由相結合的制造方式,卸扣件全部經熱處理,確保產品的抗沖擊能力、承載能力、韌性和延伸率,大大提高了其安全性與使用壽命。
卸扣扣體采用y質碳素結構或合金結構鍛造并進行熱處理而成，體積小而強度高。
每個卸扣上都y久性印有額定載荷標記。
*大試驗載荷為額定工作載荷的2倍，*小破斷載荷為額定工作載荷的4倍。
卸扣可用于索具末端配件，在吊裝作業中直接與被吊物連接。也可用于索具與末端配件之間，只起連接作用。
當索具與橫梁配合使用時，卸扣可用于索具頂端代替吊環與橫梁下的耳板連接，便于安裝和拆卸。
注意事項
1.卸扣的額定工作載荷和使用范圍為卸扣的試驗檢測和使用依據，嚴禁超載使用。
2.起吊過程中，嚴禁吊運的物品受到碰撞和沖擊。
3.吊運過程應盡量平穩，下面嚴禁站人或在物品上通過。
4.任何一只卸扣在使用前必須先試吊在起吊。選擇吊點應與吊重重心在同一條鉛垂線上。

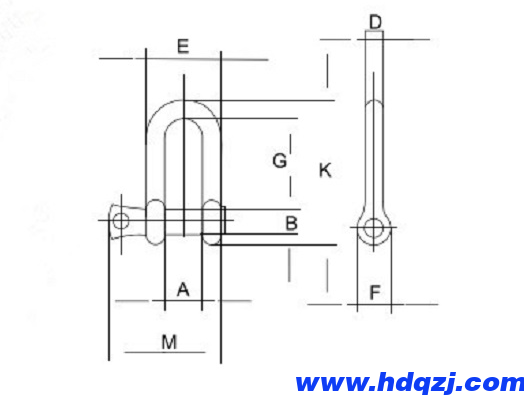

D形卸扣G210產品產品參數
規 格 Specifications | 額定載荷 Rated load T | A mm | B mm | D mm | E mm | F mm | G mm | K mm | M mm |
1/4 | 0.50 | 12.0 | 7.9 | 6.4 | 23.9 | 15.5 | 22.4 | 40.4 | 35.1 |
5/16 | 0.75 | 13.5 | 9.7 | 7.9 | 29.5 | 19.1 | 26.2 | 48.5 | 42.2 |
3/8 | 1.00 | 16.8 | 11.2 | 9.7 | 35.8 | 23.1 | 31.8 | 58.4 | 51.6 |
7/16 | 1.50 | 19.1 | 12.7 | 11.2 | 41.4 | 26.9 | 36.6 | 67.6 | 60.5 |
1/2 | 2.00 | 20.6 | 16.0 | 12.7 | 45.0 | 30.2 | 41.4 | 77.0 | 68.3 |
5/8 | 3.25 | 27.0 | 19.0 | 16.0 | 58.7 | 38.1 | 50.8 | 95.3 | 84.8 |
3/4 | 4.75 | 31.8 | 22.4 | 19.1 | 69.9 | 46.0 | 60.5 | 115.1 | 100.8 |
7/8 | 6.50 | 36.6 | 25.4 | 22.4 | 81.0 | 53.1 | 71.4 | 135.4 | 114.3 |
1 | 8.50 | 43.0 | 28.7 | 25.4 | 93.7 | 60.5 | 81.0 | 150.9 | 128.8 |
11/8 | 9.50 | 46.0 | 31.8 | 28.7 | 103.1 | 68.3 | 90.9 | 172.2 | 142.0 |
11/4 | 12.0 | 51.6 | 35.1 | 31.8 | 115.1 | 76.2 | 100.1 | 190.5 | 156.5 |
13/8 | 13.5 | 57.2 | 38.1 | 35.1 | 127.0 | 94.1 | 111.3 | 210.3 | 173.7 |
11/2 | 17.0 | 60.5 | 41.4 | 38.1 | 136.6 | 91.9 | 122.2 | 230.1 | 186.7 |
13/4 | 25.0 | 73.2 | 50.8 | 44.5 | 162.1 | 106.4 | 146.1 | 278.6 | 230.6 |
2 | 35.0 | 82.6 | 57.2 | 50.8 | 184.0 | 122.2 | 171.5 | 311.9 | 262.6 |
21/2 | 55.0 | 105.0 | 69.9 | 66.5 | 238.3 | 144.5 | 203.2 | 376.9 | 330.2 |
