QB型5-20/5噸防爆橋式起重機
時間：2024-05-24來源：起重機廠家瀏覽次數：1
QB型5-20/5噸防爆橋式起重機
QB型防爆橋式起重機是采用*進標準制造的系列產品。整機結構新穎、造型美觀、工藝性好、操作靈活平穩、安全可靠。
主要特點：
（1）橋架采用箱形主梁，自動埋弧焊焊接。
（2）小車導電采用工字鋼軌道電纜導電新裝置，安全可靠。
（3）起升機構根據要求還可設二套安全裝置。增加可靠性。
（4）零部件標準化、系列化、通用化。
（5）操縱室視野開闊，全部機構均在操縱室內操縱，工作操縱靈活。
本產品廣泛適用于普通重物的裝卸與搬運，還可配以多種專用吊具進行特殊作業，當露用時帶有防雨設備。表中數據為室內起重機用，室外起重機總重和輪壓約增加5％，起重機按使用繁忙程度分為中級（A5）和重級（A6）兩種工作制度。選用時應注明工作制度，工作環境的高、低氣溫及電源種類等技術要求，還可根據用戶要求的跨度設計制造。
QB型5-20/5噸防爆橋式起重機參數表
起重量 | t | 5 | 10 | |||||||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 26.5 | 31.5 | |
起升高度 | 16 | 16 | ||||||||||||||||
速度 | 起升 | m/min | 2.04 | 2.2 | ||||||||||||||
小車 | 20.7 | 20.7 | ||||||||||||||||
大車 | 31 | 27.5 | 31 | 27.5 | ||||||||||||||
電動機 | 起升 | 型號/kW | YB112M-6/2.2 | YB160M-6/7.5 | ||||||||||||||
小車 | YB112S-6/2.2 | YB112M-6/2.2 | ||||||||||||||||
大車 | YB132S-6/2×3 | YB132M-8/2×3 | YB132S-6/2×3 | YB132M-8/2×3 | ||||||||||||||
重量 | 總重 | t | 11 | 12.7 | 14.7 | 17 | 19.6 | 24.2 | 27.4 | 30.5 | 14.2 | 16 | 17.9 | 20.7 | 23.3 | 28.7 | 32.2 | 35.3 |
小車 | 1.7 | 3.3 | ||||||||||||||||
大輪壓 | KN | 63 | 71 | 77.5 | 84 | 90.5 | 104 | 112.5 | 121.5 | 110.5 | 117 | 125.5 | 132 | 139.5 | 155.3 | 164 | 171.3 | |
薦用大車軌道 | 38Kg/m | 43Kg/m | ||||||||||||||||
電源 | mm | 三相交流 380V 50Hz | 三相交流 380V 50Hz | |||||||||||||||

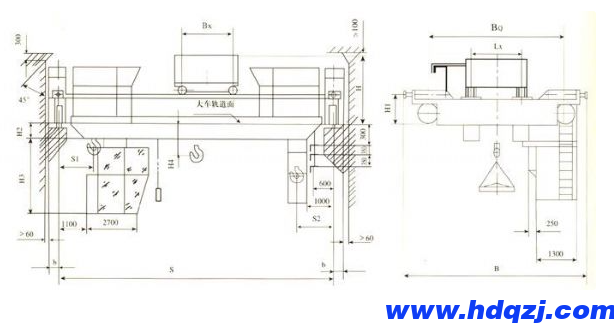

LX | 1400 | 2000 | ||||||||||||||||
BQ | 3400 | 3550 | 5000 | 4050 | 5000 | |||||||||||||
Bx | 1100 | 1400 | ||||||||||||||||
B | 4340 | 4450 | 5900 | 4990 | 5090 | 5900 | ||||||||||||
b | 230 | 230 | ||||||||||||||||
H | 1753.5 | 1876 | 1926 | |||||||||||||||
H1 | 725 | 725 | 775 | |||||||||||||||
H2 | -24 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | -24 | 126 | 226 | 376 | 526 | 628 | 778 | 928 | ||
H3 | 2502 | 2420 | 2370 | 2380 | 2210 | 2502 | 2420 | 2370 | 2380 | 2210 | ||||||||
H4 | 44.5 | 544 | 494 | |||||||||||||||
S1 | 800 | 1000 | ||||||||||||||||
S2 | 1250 | 1350 | ||||||||||||||||
