QN型兩用橋式起重機技術參數表
時間：2024-05-25來源：起重機廠家瀏覽次數：1
抓斗吊鉤兩用橋式起重機產品介紹：
QN型抓斗吊鉤兩用橋式起重機是指可用吊鉤作為吊具，也可使用抓斗作為吊具的雙梁橋式起重機。起重量5～16t；跨度10.5m～50m；工作級別A6～A8；廣泛應用于起重運輸、冶金、電力、港口碼頭等各行各業，特別適用于冶金行業加料作業的工況。

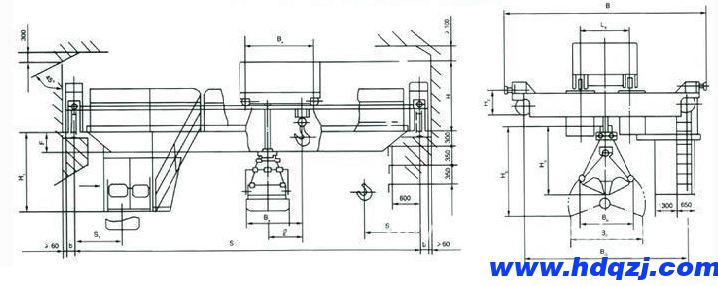

抓斗吊鉤兩用起重機結構簡圖：
抓斗吊鉤兩用橋式起重機技術參數：
起重量 Lifting Weight | t | 5/5 | 10/10 | 16/16 | ||||||||||||||||||||
跨度 Span m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
z大起升高度Max Lifting Height
| m | 20/22 | 18/22 | 22 | ||||||||||||||||||||
工作級別 Working class | A6 | |||||||||||||||||||||||
速度 | 起升 Lift | m/min | 40.1/15.4 | 40.26/14.5 | 41.8/13 | |||||||||||||||||||
小車運行 handcar travel | 44.6 | 45.6 | 43.2 | |||||||||||||||||||||
大車運行 crat travel | 93.7 | 113 | 112.5 | 101 | 98 | 87.3 | ||||||||||||||||||
電機 | 起升 Lift | 抓斗 Grab | Type/ | YZR225-8/22 | YZR208S-10/37 | YZR315M-10/75 | ||||||||||||||||||
吊鉤 Hook | YZR180L-6/15 | YZR225M-8/22 | YZR250M1-6/37 | |||||||||||||||||||||
小車運行 handcar travel | YZR132M2-6/3.7 | YZR160M1-6/5.5 | YZR160M2-6/7.5 | |||||||||||||||||||||
大車運行 crat travel | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR200L-8/15×2 | |||||||||||||||||||
主要尺寸 | B | 6355 | 6485 | 7090 | 6385 | 6485 | 7145 | 6870 | 7000 | |||||||||||||||
Ba | 4000 | 4100 | 5000 | 4000 | 4100 | 5000 | 4800 | 5000 | ||||||||||||||||
BX | 3550 | 4420 | 5250 | |||||||||||||||||||||
b | 230 | 230 | 250 | 250 | 300 | |||||||||||||||||||
LX | 2000±2 | 2000±2 | 2500 | |||||||||||||||||||||
H | 1893 | 1943 | 2095 | 2185 | 2418 | 2548 | ||||||||||||||||||
H1 | 2548 | 2608 | 2708 | 2858 | 3008 | 3108 | 3258 | 3408 | 2550 | 2610 | 2760 | 2770 | 2920 | 3070 | 3220 | 3320 | 2924 | 2944 | 3094 | 3194 | 3294 | |||
H2 | 735 | 785 | 785 | 890 | 880 | 1010 | ||||||||||||||||||
S1 | 1520 | 1700(1800) | 2175(2275) | |||||||||||||||||||||
S2 | 1500 | 1500(1600) | 1575(1675) | |||||||||||||||||||||
| F | 128 | 228 | 328 | 478 | 628 | 728 | 878 | 1028 | 130 | 230 | 380 | 380 | 530 | 680 | 830 | 930 | 544 | 564 | 714 | 814 | 914 | |||
h | 2020 | 2550 | 2795 | |||||||||||||||||||||
重量 | 小車 Handcart | t | 7.6(8.4) | 11.5(12.5) | 19.9(21) | |||||||||||||||||||
總重量Total Weight
| 室內Indoor | 22.7 | 24.4 | 26.4 | 29.2 | 32 | 36.8 | 40.5 | 43.8 | 26.5 | 28.4 | 31.1 | 35 | 38.4 | 43 | 46.8 | 50.4 | 56.4 | 60.3 | 64.8 | 67.7 | 72 | ||
| 室外Outdoor | 23.7 | 25.3 | 27.3 | 30.1 | 32.9 | 37.7 | 41.4 | 44.7 | 27.4 | 29.3 | 32.5 | 35.8 | 39.3 | 43.9 | 47.8 | 51.2 | 57.6 | 61.7 | 66.2 | 69.1 | 73.5 | |||
z大輪壓 Max.Wheel Pressure
| 室內Indoor | 10.2 | 10.9 | 11.6 | 12.7 | 13.1 | 14.7 | 15.8 | 16.8 | 14.8 | 15.9 | 17.3 | 18.6 | 19.6 | 20.9 | 21.9 | 22.9 | 27.3 | 28.4 | 30.6 | 31.7 | 32.1 | ||
| 室外Outdoor | 10.6 | 11.3 | 12 | 13.1 | 13.4 | 15.1 | 16.1 | 17.1 | 15.2 | 16.3 | 17.7 | 19 | 19.9 | 21.3 | 22.3 | 23.3 | 27.9 | 28.8 | 30.9 | 32 | 32.4 | |||
| 抓斗Grab型號Modelu113109110105106101102127123124119120115116141137138133134129130類型Type輕型Light中型Medium重型Heauy超重型spuer heavy輕型Light中型Medium重型Heauy超重型spuer heavy輕型Light中型Medium重型Heauy超重型spuer heavy容積Volumem32.51.510.755321.584.83.22.5容重Densityt/m3≤1>1-1.7>1.7-2.5>2.5-3.3≤1>1-1.7>1.7-2.5>2.5-3.3≤1>1-1.7>1.7-2.5>2.5-3.3自重Dead Weightkg263325492615250625682479254648004803486648504913473047937841799381438008815981558305主要尺寸（mm）MainSizeBa163414441238116020601764152814162350207817921628Bb242521752025187529702670247022303515313529152665Bc312027402900253026902340250039003430359032203380392030804380405042503750395034303630Hp313529353015283529152735281539903747382736403720349035704775460547054455445542854385Hb-3615-3385-3605-3255-3475-3125-3345-4560-4297-4517-4125-4345-3910-41305530524354834979521948115051 | ||||||||||||||||||||||||
薦用鋼軌 Steel track | 43kg/m | QU70 □90×90 | ||||||||||||||||||||||
電源 Power Supply | 三相交流3-PhaseA.C.50Hz 380V | |||||||||||||||||||||||
