MZ型抓斗門式起重機技術參數
時間：2024-05-27來源：起重機廠家瀏覽次數：1
雙梁抓斗門式起重機產品介紹：
MZ型雙梁抓斗門式起重機是雙梁門式起重機的一種變形。以抓斗作為起重吊具，廣泛應用于室外的貨場、料場貨、港口、煤礦、沙廠等散貨的裝卸作業。工作級別A6，操作方式有無線遙控器操作、駕駛室操作。
MZ型雙梁抓斗門式起重機規格有5T、10T等；跨度有18M、22M、26M、30M、35M。

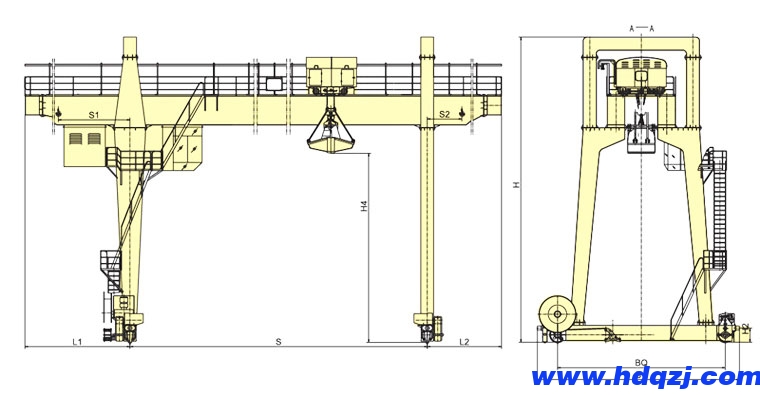

雙梁抓斗門式起重機結構簡圖：
雙梁抓斗門式起重機參數表
| 起重量(t) | 5T | 10T | |||||||||||||||||||||||||||||||||
| 跨度 | 18M | 22M | 26M | 30M | 35M | 18M | 22M | 26M | 30M | 35M | |||||||||||||||||||||||||
35 起升高度 | 1:10/18 | 1:10/18 | |||||||||||||||||||||||||||||||||
| 工作制度 | A6 | A6 | |||||||||||||||||||||||||||||||||
| 速度 | 起升(開閉) | m/min | 37.8 | 40.92 | |||||||||||||||||||||||||||||||
| 小車運行 | 49.4 | 49.6 | |||||||||||||||||||||||||||||||||
| 大車運行 | 46.9 | 39.7 | 46.9 | 39.7 | 30.54 | ||||||||||||||||||||||||||||||
| 電動機 | 起升 | 型號/KW | YZR250M1-8/26 | YZR315S-10/48 | |||||||||||||||||||||||||||||||
| 小車運行 | YZR160M2-6/6.3 | YZR160M2-6/8.5 | |||||||||||||||||||||||||||||||||
| 大車運行 | YZR225M-8/8.5×2 | YZR160M-6/9×4 | YZR225M-8/8.5×4 | YZR160L-6/9×4 | |||||||||||||||||||||||||||||||
| 質量 | 小車(包括抓斗) | t | 13.8 | 17.7 | |||||||||||||||||||||||||||||||
| 總 | 86.0 | 96.8 | 100.0 | 121.3 | 126.3 | 96.9 | 112 | 116.5 | 131.7 | 137.5 | |||||||||||||||||||||||||
| z大輪壓 | 30.1 | 34.6 | 35.3 | 22.2 | 22.9 | 36.6 | 22.3 | 22.7 | 25.8 | 26.6 | |||||||||||||||||||||||||
| 抓斗 | 類型 | 輕型 | 中型 | 重型 | 超重 | 輕型 | 中型 | 重型 | 超重 | ||||||||||||||||||||||||||
| 客機(m) | 0.3 | 1.5 | 1 | 0.75 | 5 | 3 | 2 | 2 | |||||||||||||||||||||||||||
| 松散密度(t/m) | 0.8-1.0 | 1-1.9 | 2-3 | 2370 | 4243 | 4394 | 4663 | 3966 | |||||||||||||||||||||||||||
| 質量(kg) | |||||||||||||||||||||||||||||||||||
| 電源 | 380V | ||||||||||||||||||||||||||||||||||
MZ型雙梁抓斗門式起重機外形尺寸：
| 起重量(t) | 5T | 10T | |||||||||||||||||||||||
| 跨度 | 18M | 22M | 26M | 30M | 35M | 18M | 22M | 26M | 30M | 35M | |||||||||||||||
| 尺寸(mm) | BQ | 9500 | 8000 | 9500 | 8000 | ||||||||||||||||||||
| BX | 2940 | 3190 | |||||||||||||||||||||||
| B | 11388 | 12388 | 11388 | 12388 | |||||||||||||||||||||
| H | 17200 | 17240 | 1800 | 18040 | 18080 | ||||||||||||||||||||
| H1 | 14200 | 15000 | |||||||||||||||||||||||
| H2 | 760 | 880 | 760 | 880 | |||||||||||||||||||||
| H3 | 12977 | 12677 | 12377 | 13577 | 13277 | 12977 | |||||||||||||||||||
| H4 | 10000 | 10000 | |||||||||||||||||||||||
| H5 | 12662 | 12362 | 12662 | 13262 | 13062 | 13262 | |||||||||||||||||||
| h | 4200 | 5000 | |||||||||||||||||||||||
| h1 | 6500 | 6470 | |||||||||||||||||||||||
| L1 | 7700 | 9700 | 11700 | 700 | 9850 | 11850 | |||||||||||||||||||
| L2 | 9300 | 10300 | 11800 | 9300 | 10450 | 11950 | |||||||||||||||||||
| I | 1123 | 1982 | 1123 | 1982 | |||||||||||||||||||||
| S1 | 5000 | 7000 | 90000 | 5000 | 7000 | 9000 | |||||||||||||||||||
| S2 | 2500 | 3500 | 5000 | 2500 | 3500 | 5000 | |||||||||||||||||||
| 抓斗 | 類型 | 超重 | 重行 | 中行 | 輕行 | 超重 | 重行 | 中行 | 輕行 | ||||||||||||||||
| 各量(m) | 0.75 | 1 | 1.5 | 3 | 2 | 2 | 3 | 6 | |||||||||||||||||
| a | 1544 | 1530 | 1381 | 1181 | 1502 | 1500 | 1252/1502 | 1104 | |||||||||||||||||
| b | 1126 | 1152 | 1452 | 1852 | 1460 | 1504 | 1960 | 2256 | |||||||||||||||||
| c | 23420 | 2600 | 2600 | 3000 | 3200 | 3520 | 3200 | 3700 | |||||||||||||||||
