20tA型軌道門式起重機產品結構設計(整體、大車、小車主要設計參數)
時間：2024-12-17來源：起重機廠家瀏覽次數：1
此次設計為20tA型軌道門式起重機產品結構設計;門式起重機完成出港口、貨場裝卸搬運工作高效率，緩解.職工勞動效率，改進職工實際操作標準;是貨場關鍵的起重運輸機械。A型軌道起重機關鍵由雙承重梁兩剛支腳兩柔支腿及其馬鞍左右承重梁構成起重機的關鍵金屬構件。

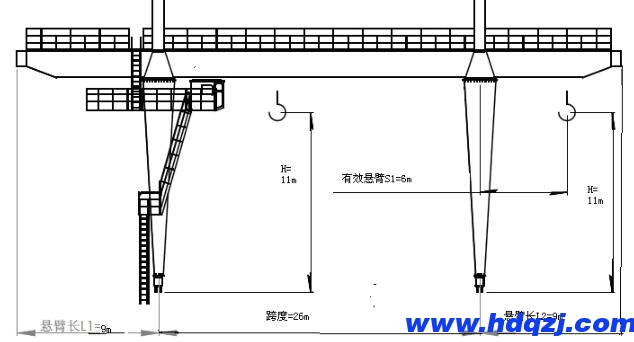

①整體主要參數
吊重:Q=32t跨距:S=26m
工作中等級A6起吊相對高度:11m
起吊速率:V起=9.3m/min工作中氣壓;q=250Pa
②大車主要參數
大車運作速率:V=37.8m/min大車軸距(基距):B-8.5m.
懸壁總長:L=L=9m合理懸壁長短:S=6m
整體總重:G,=106.8t(估)馬鞍自身重量:G,=3.36t
控制室重:Gc=566kg家用電器集中化品質:Gaa=750kg
人字梯等重:G。=124kg單支腳自身重量:G,=3.66t
③小車主要參數
小車自身重量:G=11.3t小車軌:P38
小車軸距:b=2.7m小車輪距:K=2.5m
小車軌面到小車*高處的相對高度:1.6m
