壓板介紹

       鋼軌壓板是固定鋼軌（路軌、軌道）的產品，壓板材質類型有鑄造壓板、鋼板沖壓壓板（從安裝方式有螺栓固定單孔壓板、雙孔壓板、焊接壓板、彎鉤）等，其作用是固定鋼軌使用。

壓板說明

• 產品名稱：鋼軌壓板

• 別名別稱：軌道/路軌壓板、壓碼

• 型號規格：多型號軌道壓板

• 所屬類別：鋼軌配件

• 產品產地：河南

• 是否定制：是

• 是否現貨：現貨供應

• 供貨范圍：全國

• 送達方式：自提或物流托運

• 發貨地區：河南新鄉長垣

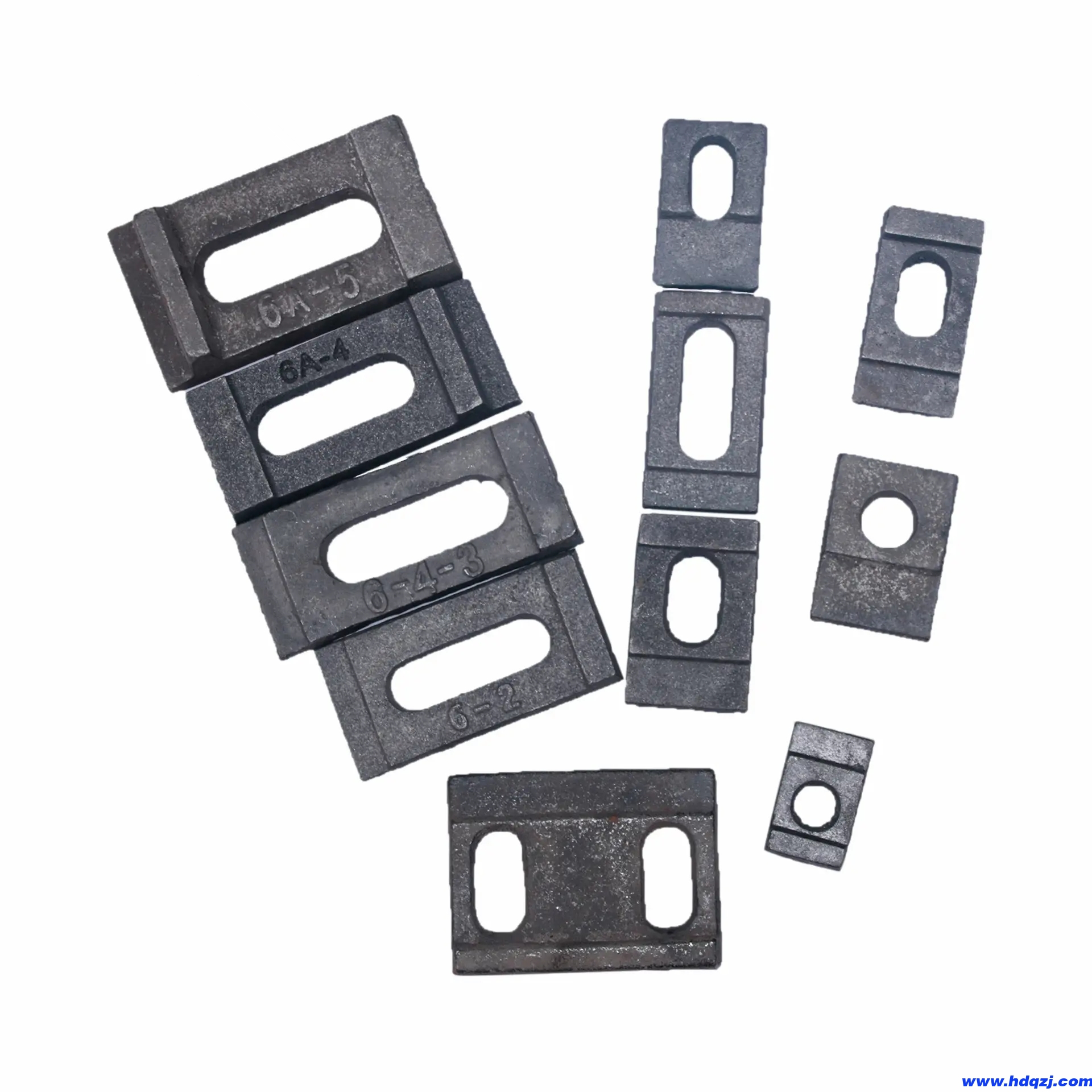

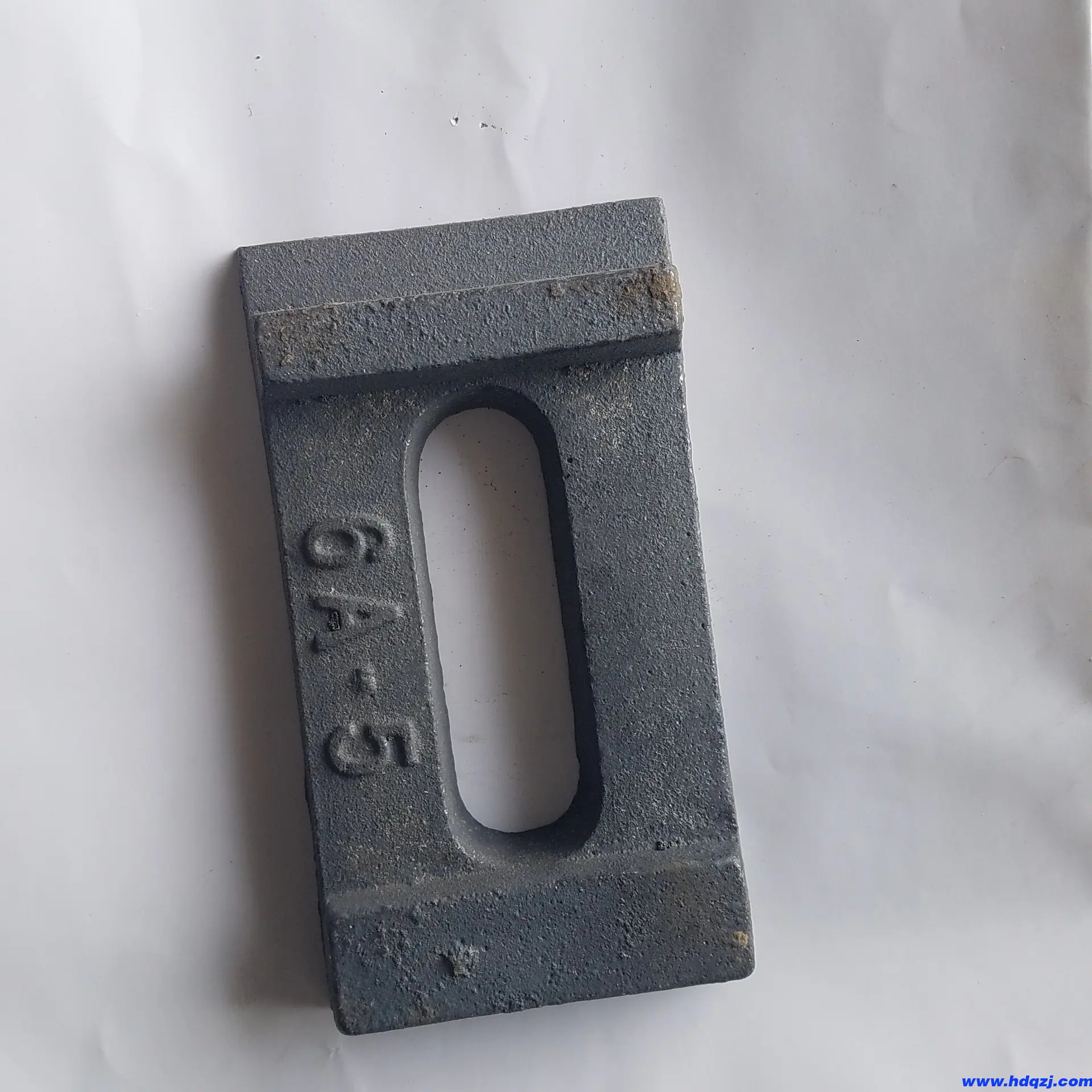

壓板圖片

鋼軌壓板/道軌壓板/軌道壓板/導軌壓板/鐵軌壓板

鋼軌壓板/道軌壓板/軌道壓板/導軌壓板/鐵軌壓板

鋼軌壓板/道軌壓板/軌道壓板/導軌壓板/鐵軌壓板

壓板參數

鋼軌壓板⑥外形尺寸圖與技術參數表

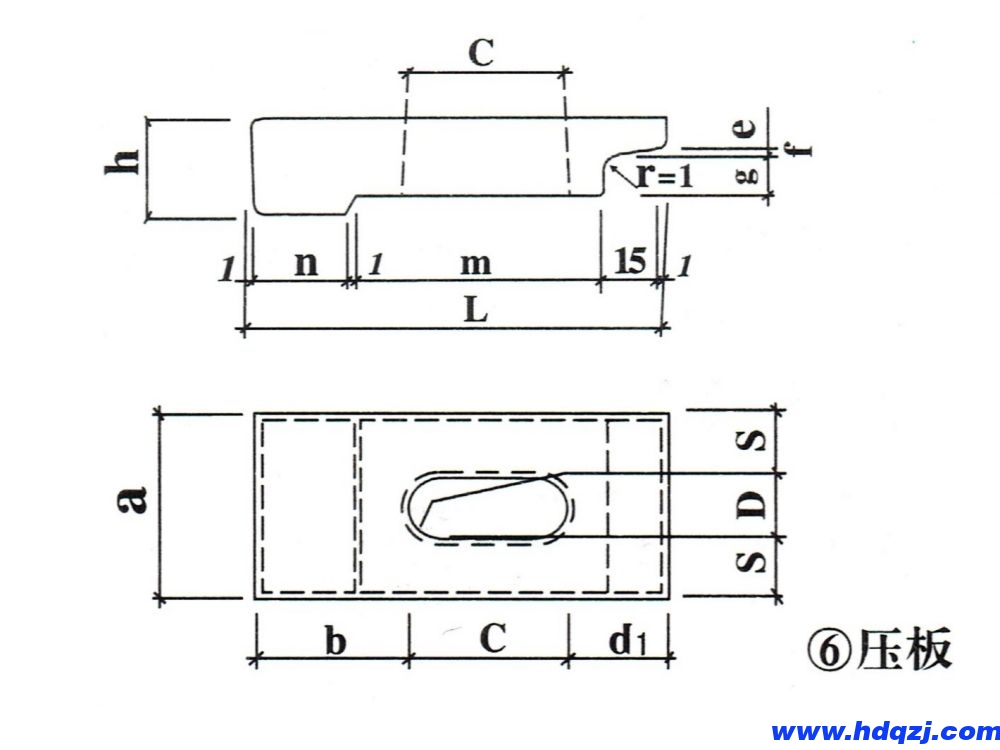

鋼軌壓板外形尺寸圖
壓板⑥型號選用及尺寸表
壓板 型號	適用范圍      各型號壓板尺寸
	軌道聯 結型號	鋼軌 型號	螺栓間 距A(mm)	L	a	b	C	d	e	f	g	h	m	n	r	D	S
6-1	DGL-4 DGL-5 DGL-6 DGL-7	TG24	200 220 240 260	150	70	21	86	43	6.5	4	5.5	20	112	20	4	23	23.5
6-2	DGL-8-10 DGL-12-14	TG38	200 220 240	140	70	31	80	29	7.9	1.6	8.5	22	102	20	4	23	23.5
6-3	DGL-11 DGL-15 DGL-16	TG38	260 260 280	160	70	31	70	59	9.9	1.6	8.5	24	122	20	4	23	23.5
6-4	DGL-17 DGL-18	TG43	220 240 280	160	70	31	90	39	11.5	2.5	10.0	28	112	30	4	23	23.5
6-5	DGL-20 DGL-24	TG50	220 240 280	160	90	40	90	30	11.5	4	10.5	30	112	30	4	27	31.5
6-6	DGL-25 DGL-26	QU100	240 280	160	90	56	74	30	10.5	4	13.5	32	112	30	8	27	31.5
	DGL-27 DGL-28	QU120	260 280

鋼軌壓板6a外形尺寸圖與技術參數表

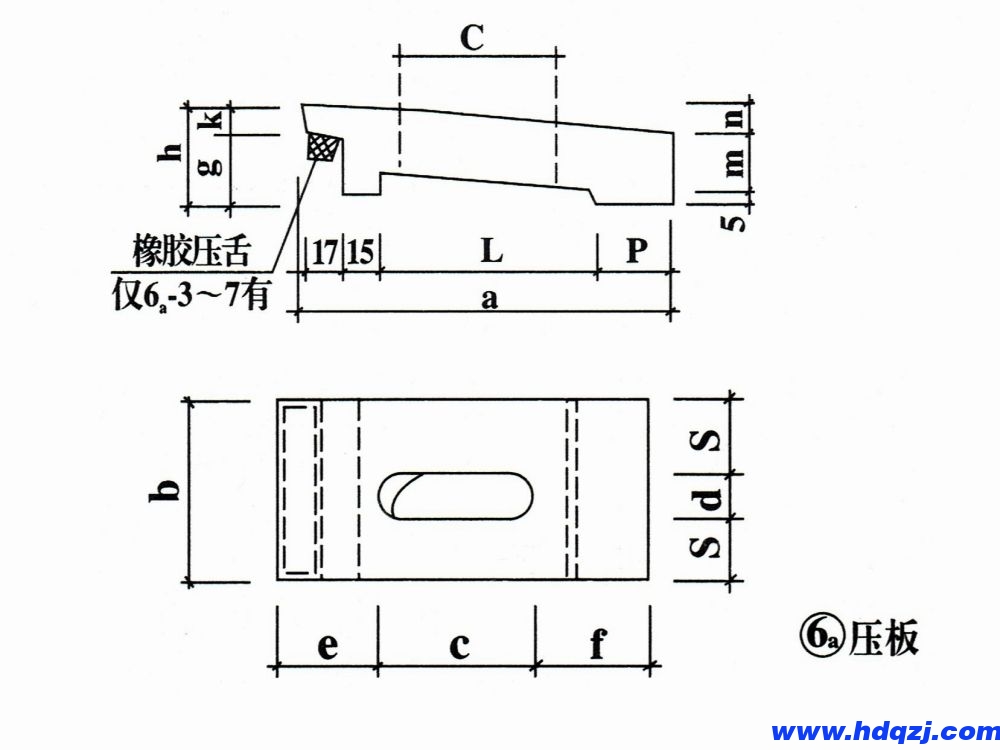

6a壓板外形尺寸圖
6a壓板型號選用及尺寸表
壓板 型號	適用范		圍	壓板尺寸
	軌道聯 結型號	鋼軌 型號	螺栓間 距A(mm)	a	b	C	d	e	f	g	h	j	k	L	m	n	p	q	S
6a-1	DGL-3，4 DGL-5	24kg/m	220 240 260	156	70	60	18	67	29	3.3	20	4	9.7	98	15	0	25	10.1	26
6a-2	DGL-6,7 DGL-8,9	38kg/m	200 220 240 260	156	70	70	18	41	45	6	20	1.8	9.2	98	15	0	25	10.1	26
6a-3	DGL-10,11 DGL-12,13	38kg/m	220 240 260 280	156	70	90	23	40	26	19	34	1.8	10.2	98	16	13	25	10.1	23.5
6a-4	DGL-14,15 DGL-16	43kg/m QU70	240 260 280	156	70	80	23	48	28	19.2	36	4.5	9.3	98	18	13	25	10.1	23.5
6a-5	DGL-17 DGL-21	50kg/m QU80	240 260 280	160	90	90	27	38	32	22	40	4.5	10.5	97	21.7	13.3	30	9.7	31.5
6a-6	DGL-22 DGL-24	QU100	240 260 280	160	90	85	27	33	42	23.5	42	4.5	11	97	23.7	13.3	30	9.7	31.5
6a-7	DGL-25 DGL-26	QU120	260 280	160	90	70	27	34	56	26	44	4.5	10.5	97	25.7	13.3	30	9.7	31.5

壓板廠家

道軌公司同時提供軌道壓板、導軌壓板、道軌壓板、鋼軌壓板、鐵軌壓板等鋼材型材與制成品供應。更多壓板產品貨源產地、廠家品牌、型號規格、產品特性、材質證明、理論重量和價格等請聯系客服咨詢。
